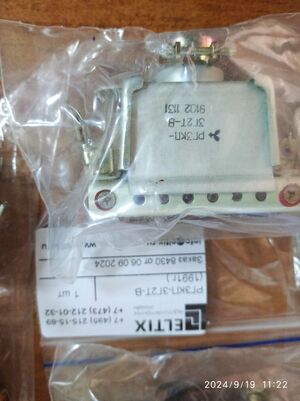

Наименование: РГ3КП-3Г2Т-В

РГ3КП-3Г2Т-В
Прямоугольные комбинированные соединители РГ3КП-3Г2Т-В предназначены для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры.
Сочленение и расчленение соединителей должно производиться при отсутствии тока через их контакты.
Конструкция соединителей позволяет комбинировать контактный набор и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.
Для предупреждения саморасчленения кабельных, приборных и блочных частей соединители снабжены замками-защелками.
Блочные части соединителей имеют «плавающее» устройство для обеспечения самоориентации при их установке на съемных блоках аппаратуры.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Технические условия:
- ОСТ В 11 0121-91,
- ОЮ0.364.008 ТУ,
- НЩ0.364.008 ТУ.
Структура условного обозначения:
РГ3КП-3Г2Т-В
Р - тип соединителя
Г - вид контактов: Ш - вилка (штырь), Г - розетка (гнездо)
3 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11)
КП - конструктивная разновидность корпуса:
- П - приборный без кожуха (вилка),
- ПКП - приборно-кабельный с кожухом прямым (вилка),
- ПКУ - приборно-кабельный с кожухом угловым (вилка),
- КП - кабельный с кожухом прямым (розетка),
- КУ - кабельный с кожухом угловым (розетка),
- Б - блочный без кожуха (вилка, розетка),
- БКП - блочный с кожухом прямым (розетка),
- БКУ - блочный с кожухом угловым (розетка)
3Г2Т - условное обозначение типовых колодок, набираемых в корпус
В - всеклиматическое исполнение.
Примечание:
В условном обозначении корпусов вилок блочных без кожухов, предназначенных для сочленения только с блочной розеткой без кожуха и розеткой без кожуха и замков, обозначение конструктивной разновидности корпуса отсутствует условное обозначение типовых колодок, набираемых в корпус.рг3кп-3г2т-в (88г.) оптом и в розницу от производителя, актуальное наличие на складах.
