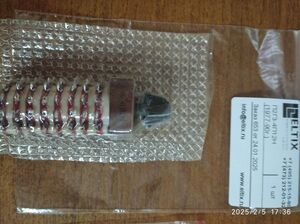

П2Г3-4П12Н (91г)

Наименование: П2Г3-4П12Н

П2Г3-4П12Н
Малогабаритные галетные переключатели П2Г3-2П8Н предназначены для коммутации электрических цепей постоянного и переменного тока.
По конструктивным данным, габаритным и установочным размерам переключатели изготавливаются 44 видов.
Ручка у переключателя съемная. Нумерация контактов на электрических схемах соответствует обозначению, написанному на крышке переключателя. Каждая секция имеет 12 контактных выводов.
Изготавливается в соответствии с техническими условиями ЦЭ0.260.016 ТУ, в климатических исполнениях УХЛ и В.
Обозначение переключателей:
Пример обозначения: П2Г3-4П12Н
П - переключатель 2 - высокочастотный Г - галетный
3 - порядковый номер исполнения
2П...12П - число рабочих положений
4Н...8Н-число направлений.
Технические характеристики П2Г3-4П12Н:
• Сопротивление изоляции, МОм, не менее:
- при нормальных климатических условиях 1000
- в условиях повышенной влажности 10
- при максимальной температуре 100
• Электрическая прочность изоляции при нормальных климатических условиях, В 1000
• Емкость, пФ, не более:
- между каждыми двумя контактами 1
- между корпусом и любым контактом 2
• Индуктивность между двумя замкнутыми контактами, мкГн, не более 0,01
• Сопротивление электрических контактов, Ом, не более 0,05
• Коммутируемые напряжение, ток, мощность:
- максимальная мощность, Вт 60
- рабочее напряжение, В 30-220
- ток, А, не более 0,05-2
• Износостойкость, циклов коммутации 5000П2Г3-4П12Н (91г) оптом и в розницу от производителя, актуальное наличие на складах.
