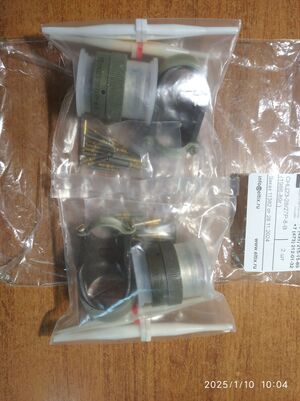

снц23-28 27р-8-в (84г.)

(роз) (5)
Наименование: СНЦ23-28/27Р-8-В

СНЦ23-28/27Р-8-В
Соединители цилиндрические байонетные малогабаритные СНЦ23-28/27Р-8-В Рассчитаны на работу в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом или с обоймой под термоусаживающиеся трубки.
Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29, выпускаемыми по техническим условиям бР0.364.038ТУ.
Сочленение соединителей - байонетное.
Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Монтаж проводов - обжимкой.
Покрытие контактов: золото.
Соединители электрические низкочастотные цилиндрические малогабаритные СНЦ23 соответствуют ГЕ0.364.241ТУ.
Структура условного обозначения:
СНЦ23-28/27Р-8-В
СНЦ23 - тип соединителя
28 - количество контактов
27 - условный размер корпуса
Р - вид корпуса: В - вилка, Р-розетка
8 - конструктивное исполнение:
- 1 - приборная часть без кожуха,
- 2 - приборная часть с прямым кожухом,
- 4 - приборная часть с угловым кожухом,
- 6 - кабельная часть с прямым кожухом,
- 8 - кабельная часть с угловым кожухом,
- 11 - кабельная часть без кожуха,
- 12 - приборная часть с обоймой под термоусаживаемые трубки,
- 13 - кабельная часть с обоймой под термоусаживаемые трубки
а - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется)
В - всеклиматическое исполнение.снц23-28 27р-8-в (84г.) в наличии и под заказ.
